O que é Conformação de Ponta?

Técnica industrial que deforma a extremidade do tubo a frio, criando encaixes precisos sem solda extra. Pouco conhecida no Brasil — substitui processos manuais antigos.

O problema que ela resolve

Quando você precisa juntar dois tubos, há duas opções tradicionais: soldar topo a topo (junta vulnerável, exige acabamento) ou usar luva externa (peça extra, custo, perfil maior).

A conformação de ponta cria um encaixe macho-fêmea diretamente no próprio tubo: uma ponta expande, a outra reduz, e elas se encaixam. Resultado: junta limpa, sem peça extra, com soldagem mínima ou apenas montagem.

Aplicações que dependiam de solda artesanal, gabarito manual ou terceirização agora viram operação automatizada de 10 segundos.

3 operações em uma única máquina

Todos os modelos da Linha CPA executam as 3 operações. A diferença está na capacidade do tubo e nas matrizes.

Operação de expansão de ponta de tubo — flaring

Expandir

Flaring

Aumenta o diâmetro da ponta do tubo. A matriz força a extremidade a se abrir, criando uma "boca" maior para receber outra peça por dentro.

→ Lado "fêmea" do encaixe • Flange integrado • Junta estanque
Operação de redução de ponta de tubo — swaging

Reduzir

Swaging

Diminui o diâmetro da ponta do tubo. A matriz comprime a extremidade, fechando-a parcialmente. A ponta reduzida encaixa dentro de outro tubo.

→ Lado "macho" do encaixe • Corrimão em luva • Escapamento
Operação de conformação especial de ponta de tubo — custom forming

Conformar Especial

Custom Forming

Combinações de expansão e redução em sequência, criando geometrias específicas: degraus, rebaixos, ressaltos, formas com matriz customizada.

→ Geometria específica do produto • Substituição de usinagem

4 modelos da Linha CPA — de Ø40mm a Ø100mm

O número do modelo indica o diâmetro máximo do tubo em mm. Todos executam as 3 operações (expandir, reduzir e conformar).

Linha CPA AGA — Conformação de Ponta em operação Passe o mouse para ver em ação

Especificações técnicas — 4 modelos

Especificação CPA-40
Entrada		 CPA-60 CPA-80 CPA-100
Topo de linha
Tubo máximo Ø40 × 2,0mm Ø60 × 2,0mm Ø80 × 3,0mm Ø100mm
Curso máximo 110mm 120mm 150mm 150mm
Empuxo mestre 10T 10T Sob consulta 35T
Empuxo grampo 5T 5T Sob consulta 20T
Motor 5,5 kW 6,5 kW 7,5 kW Sob consulta
Ciclo ≤10s ≤10s 4-5s ≤40s
Pressão hidráulica 12 MPa 12 MPa 14 MPa Sob consulta
Precisão ≤ 0,05mm — todos os modelos
Operações 3 em 1 — Expandir, Reduzir e Conformar
Materiais Aço carbono, inox, alumínio
💡 Como ler o nome:
CPA-40 = Conformação de Ponta AGA, tubo até 40mm
🔧 Matrizes customizadas:
AGA projeta e fabrica na usinagem própria em Limeira/SP
🛠️ Suporte nacional:
Peças, garantia 12 meses e técnicos 100% no Brasil

Destaques técnicos da Linha CPA

Specs comuns aos 4 modelos — o que torna a Linha CPA referência em conformação de ponta.

🎯 ≤0,05mm

Precisão de posicionamento

Posicionamento frontal automático para tubos de qualquer comprimento

⚡ 12-14 MPa

Pressão hidráulica

Sistema hidráulico industrial para conformação consistente

⏱️ 4-40s

Tempo de ciclo

Conforme modelo e operação — até 600 peças/hora nos menores

🔧 3 em 1

Operações

Expandir, reduzir e conformar — todos os modelos, mesma plataforma

O que a Conformação de Ponta substitui na sua produção

Se você ainda não conhece a Linha CPA, provavelmente está resolvendo o problema de uma destas 3 formas — todas mais caras, mais lentas e com mais retrabalho.

💰 Substitui Solda Extra

Antes: Solda topo-a-topo entre tubos, acabamento manual, risco de junta vulnerável.
Com a CPA: Encaixe perfeito macho-fêmea sem solda extra. Junta fica na própria geometria do tubo.

🏭 Substitui Terceirização

Antes: Envio de tubos pra usinagem terceira — custo + frete + prazo de fornecedor externo.
Com a CPA: Operação internalizada — 10 segundos por peça, controle total do processo.

🔁 Substitui Retrabalho

Antes: Gabarito manual, ajuste por tentativa, peça-a-peça diferente, refugo alto.
Com a CPA: Posicionamento ≤0,05mm, repetibilidade industrial, mesma peça lote a lote.

Onde a Conformação de Ponta transforma o processo

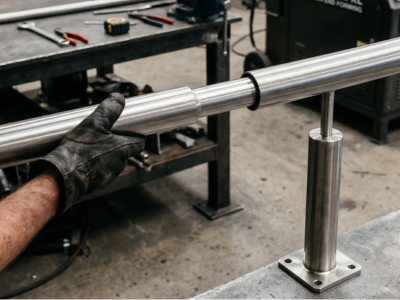

Corrimão em luva com conformação de ponta

Corrimão em luva

Ponta reduzida encaixa em luva ou tubo maior. Sem solda visível.

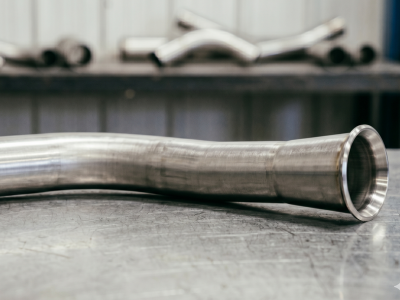

Escapamento automotivo com ponta conformada

Escapamento automotivo

Encaixe entre tubos do escapamento, redução de seção.

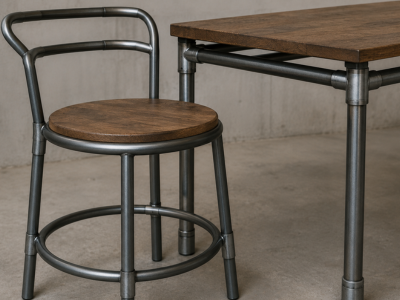

Móveis tubulares com encaixe macho-fêmea

Móveis tubulares

Cadeiras, mesas, banquetas com encaixe macho-fêmea.

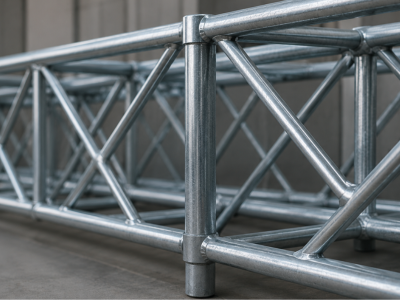

Estruturas tubulares com encaixe conformado

Estruturas tubulares

Painéis, treliças, gradis com encaixe sem flange.

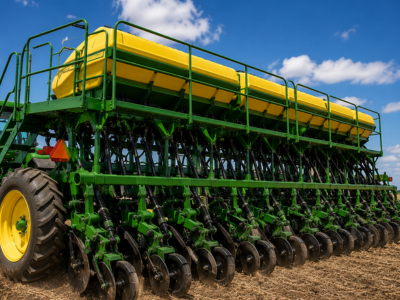

Equipamentos agrícolas com tubos conformados

Equipamentos agrícolas

Implementos, hastes, carrocerias com tubos conformados.

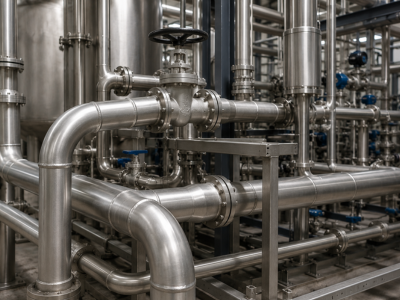

Tubulação industrial com conformação de ponta

Tubulação industrial

Conexões em processo, ar comprimido, vapor — sem flange.

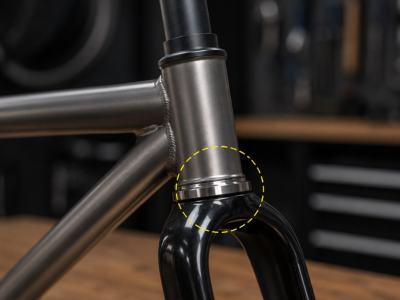

Bicicletas e esportivos com pontas conformadas

Bicicletas e esportivos

Quadros, carrinhos, academia com pontas conformadas.

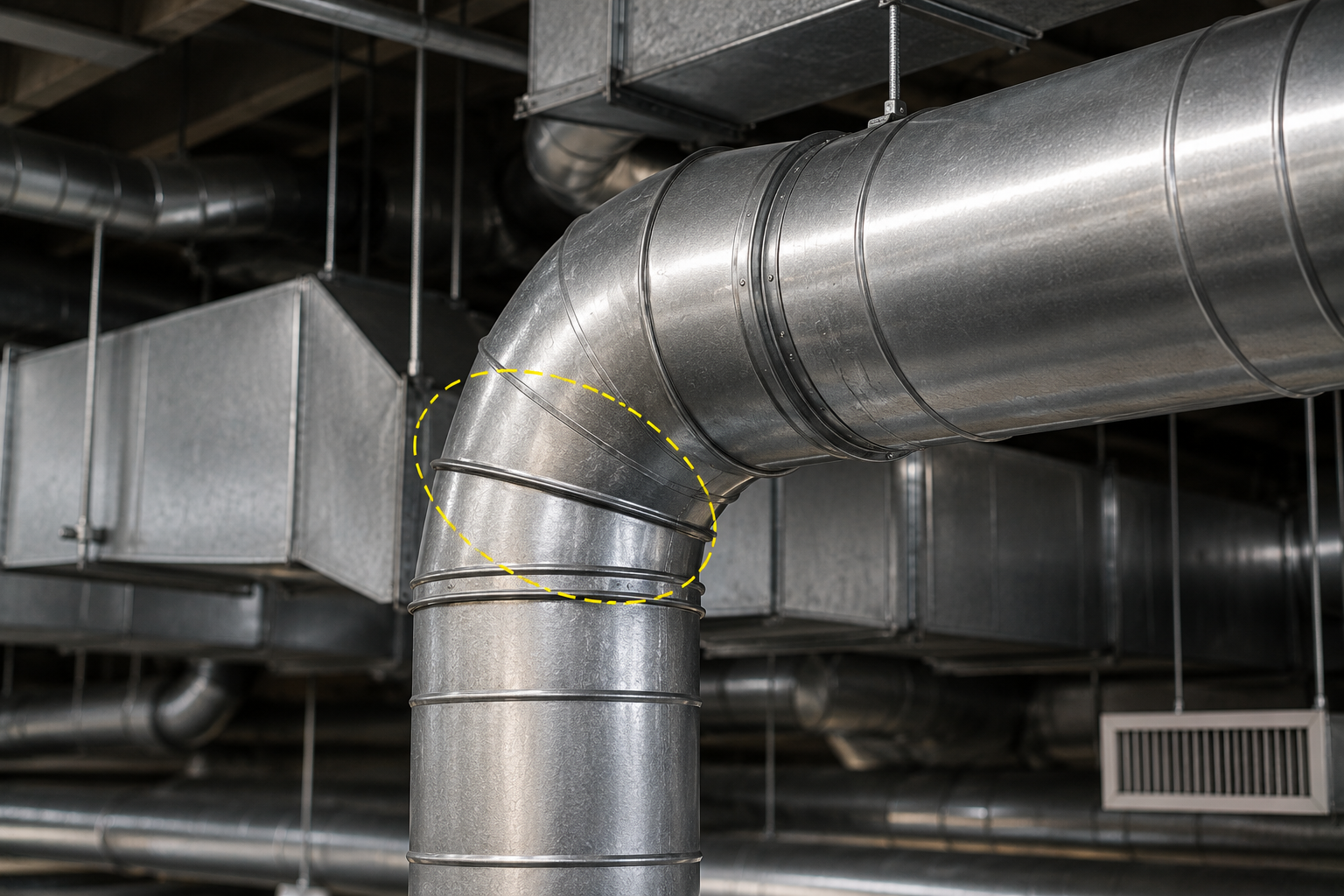

HVAC e ventilação com conformação de ponta

HVAC e ventilação

Dutos, conexões redutoras, juntas estanques.

Da barra ao produto pronto — toda a linha em um único fornecedor

A Conformação de Ponta entra no meio do fluxo produtivo. A AGA é o único fornecedor brasileiro com todas as etapas integradas.

→
1

✂️ Cortar

Linha CT / CT-AL

Ver máquinas →
→
2

🔄 Curvar

Curvadoras de Tubo

Ver máquinas →
→
3

🎯 Conformar Ponta

Linha CPA

VOCÊ ESTÁ AQUI
4

🤖 Soldar

Célula Robotizada

Ver máquinas →

Único fornecedor para toda a linha

Corte, curva, conformação de ponta e solda — tudo pela AGA, com suporte técnico integrado, peças no Brasil e engenharia que entende o seu processo do começo ao fim.

Perguntas frequentes sobre Conformação de Ponta

O que exatamente faz uma máquina de Conformação de Ponta?
Deforma a extremidade do tubo a frio, em uma operação hidráulica controlada. Pode expandir (aumentar diâmetro), reduzir (diminuir diâmetro) ou conformar geometrias específicas. Resultado: ponta de tubo pronta para encaixe — sem solda, sem usinagem.
Quais modelos da Linha CPA a AGA oferece?
4 modelos: CPA-40 (até Ø40mm), CPA-60 (até Ø60mm), CPA-80 (até Ø80mm) e CPA-100 (até Ø100mm). Todos executam as 3 operações (expandir, reduzir e conformar).
O que significa CPA-40, CPA-60, CPA-80, CPA-100?
O número indica o diâmetro máximo do tubo em mm. CPA-40 aceita tubos até Ø40mm, CPA-100 até Ø100mm. Espessura varia: CPA-40 e CPA-60 até 2,0mm; CPA-80 até 3,0mm; CPA-100 conforme aplicação.
A mesma máquina faz expansão E redução?
Sim. Todos os 4 modelos fazem as 3 operações. A diferença está nas matrizes — trocar de operação leva poucos minutos.
Quanto tempo demora cada conformação?
CPA-40 e CPA-60: ≤10 segundos. CPA-80: 4-5 segundos. CPA-100: ≤40 segundos. Entre 90 e 600 peças por hora dependendo do modelo e operação.
Que materiais a Linha CPA aceita?
Aço carbono (mais comum), inox e alumínio. Materiais especiais (cobre, ligas) avaliados pela engenharia caso a caso.
Vocês fabricam matrizes especiais?
Sim. A engenharia AGA projeta e fabrica matrizes na usinagem própria em Limeira/SP. Fabricante nacional com ferramental customizado para cada aplicação.
A CPA substitui solda completamente?
Em muitas aplicações, sim. Em outras, reduz drasticamente. O cálculo de ROI inclui economia de operador soldador, eletrodo/arame, gás e tempo de acabamento.
A AGA dá suporte nacional para a Linha CPA?
Sim. Suporte técnico, peças em estoque no Brasil, treinamento, instalação e garantia de 12 meses — tudo 100% nacional pela AGA.
Como saber qual modelo CPA é o certo para meu processo?
Engenharia AGA faz análise gratuita. Passe: diâmetro de tubo, espessura, material, operação desejada e volume — indicamos o modelo entre CPA-40, 60, 80 e 100.

Vamos descobrir se a Conformação de Ponta serve para sua produção.

Mais simples do que parece: descreva o que você fabrica hoje e como junta os tubos. Em 1 minuto a engenharia AGA te diz se a CPA resolve — e quanto pode economizar.
